背景技术：

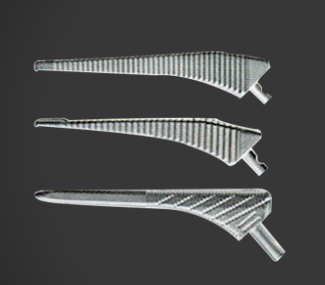

近三十年来，随着人工全髋关节置换技术的不断发展，其治疗效果得到了充分的肯定，进行人工全髋关节置换术的患者也在逐渐增加，全髋关节置换术主要是将受损的髋关节取出，植入人工髋臼和股骨柄等假体，股骨柄假体的植入主要器械有髓腔锉及髓腔锉手柄。目前，各个厂商设计的髓腔锉手柄各有不同，内部锁紧机构大多采用四连杆机构，部分厂商也采用凸轮机构，这些设计均采用不可拆卸连接。而在使用髓腔锉扩大髓腔时，患者出血量较大，不可拆卸的髓腔锉手柄，其内部无法便捷地进行清洗消毒，存在清洗消毒不彻底的问题。
技术实现要素：
本实用新型的目的是克服了上述现有技术中的缺点，提供一种结构简单，使用简便，可以方便的拆卸，从而对髓腔锉手柄内部进行彻底的清洗消毒，保证手术安全和患者健康的易拆洗式髓腔锉手柄。
为了实现上述的目的，本实用新型的易拆洗式髓腔锉手柄具有如下构成：
该易拆洗式髓腔锉手柄包括手持柄、手把和髓腔锉锁止组件。
其中，手持柄前端开设有髓腔锉插入孔，沿长度方向开设有连通所述髓腔锉插入孔的凹槽，后端设置有敲击端；手把可拆卸式连接于所述的手持柄，并可在连接状态下，相对该手持柄运动；而髓腔锉锁止组件则连接所述的手把，在所述的手把处于所述的连接状态下，设置于所述的凹槽内，可在所述的手把驱动下运动并锁止置入于所述髓腔锉插入孔内的髓腔锉；在所述的手把处于拆卸状态下，该髓腔锉锁止组件的部分可位于所述的凹槽外。
该易拆洗式髓腔锉手柄中，所述的髓腔锉锁止组件包括：连杆和锁紧块。连杆的一端连接所述的手把，在所述的手把处于所述的连接状态下，该连杆设置于所述的凹槽内，并可在该手把驱动下运动，在所述的手把处于所述的拆卸状态下，该连杆可位于所述的凹槽外；锁紧块设置于所述的凹槽内靠近所述髓腔锉插入孔的位置，并与所述的手持柄活动连接，可在所述的连杆驱动下在一锁紧位置与一放松位置之间运动，并可固定于该锁紧位置。
该易拆洗式髓腔锉手柄中，所述的手把通过一枢轴可拆卸式连接于所述的手持柄，该手把通过第二枢轴连接所述的连杆的一端，该连杆的另一端通过第四枢轴连接所述的锁紧块，该锁紧块通过第三枢轴连接所述的手持柄。
该易拆洗式髓腔锉手柄中，所述的手持柄的中部上方开设有U型槽，所述的一枢轴可拆卸式嵌设于该U型槽。
该易拆洗式髓腔锉手柄还包括限位块，所述的限位块可拆卸式连接于所述的手持柄，在所述的手把处于所述的连接状态下，该限位块抵接所述的一枢轴，并将该一枢轴固定于所述的U型槽内，从而将该手把限位于该连接状态。
该易拆洗式髓腔锉手柄中，所述的限位块包括底座、设置于底座上的弹簧以及连接于该底座并分别位于弹簧两侧的限位杆，所述的手持柄的中部下方开设有限位块置入槽，在所述的手把处于所述的连接状态下，所述的底座位于该限位块置入槽内，所述的弹簧抵接所述的手持柄，所述的限位杆抵接所述的一枢轴，并将该一枢轴固定于所述的U型槽内。
采用了该实用新型的易拆洗式髓腔锉手柄，其手把可拆卸式连接于手持柄，在连接状态下，可相对该手持柄运动，并驱动设置于凹槽内髓腔锉锁止组件锁止置入于髓腔锉插入孔内的髓腔锉，在手把处于拆卸状态下，可将该髓腔锉锁止组件的部分置于所述的凹槽外，从而对髓腔锉手柄内部进行彻底的清洗消毒，保证手术安全和患者健康，且该实用新型的易拆洗式髓腔锉手柄，其结构简单，生产及应用成本相当低廉，使用及拆卸方法较为简便。
具体实施方式
为了能够更清楚地理解本实用新型的技术内容，特举以下实施例详细说明。
在一种实施方式中，该易拆洗式髓腔锉手柄，包括手持柄1、手把2和髓腔锉锁止组件。其中，手持柄1前端开设有髓腔锉插入孔，沿长度方向开设有连通所述髓腔锉插入孔的凹槽，后端设置有敲击端10；手把2可拆卸式连接于所述的手持柄1，并可在连接状态下，相对该手持柄1运动；而髓腔锉锁止组件则连接所述的手把2，在所述的手把2处于所述的连接状态下，该髓腔锉锁止组件设置于所述的凹槽内，并可在所述的手把驱动下运动并锁止置入于所述髓腔锉插入孔内的髓腔锉；在所述的手把2处于拆卸状态下，该髓腔锉锁止组件的部分可位于所述的凹槽外。
在较优选的实施方式中，所述的髓腔锉锁止组件包括连杆3和锁紧块4。连杆3的一端连接所述的手把2，在所述的手把2处于所述的连接状态下，该连杆3设置于所述的凹槽内，并可在该手把2驱动下运动，在所述的手把2处于所述的拆卸状态下，该连杆3可位于所述的凹槽外；锁紧块4设置于所述的凹槽内靠近所述髓腔锉插入孔的位置，并与所述的手持柄1活动连接，可在所述的连杆3驱动下在如图1所示的锁紧位置与如图2所示的放松位置之间运动，并可固定于该锁紧位置。
其中，所述的手把2通过一枢轴6可拆卸式连接于所述的手持柄1，该手把2通过第二枢轴7连接所述的连杆3的一端，该连杆3的另一端通过第四枢轴9连接所述的锁紧块4，该锁紧块4通过第三枢轴8连接所述的手持柄1。
在进一步优选的实施方式中，所述的手持柄1的中部上方开设有U型槽，所述的一枢轴7可拆卸式嵌设于该U型槽。
在更进一步优选的实施方式中，该易拆洗式髓腔锉手柄还包括如图3所示的限位块5。所述的限位块5可拆卸式连接于所述的手持柄1，在所述的手把2处于所述的连接状态下，该限位块抵接所述的一枢轴，并将该一枢轴固定于所述的U型槽内，从而将该手把2限位于该连接状态。
在更优选的实施方式中，所述的限位块5包括底座11、设置于底座11上的弹簧12、13以及连接于该底座11并分别位于弹簧12、13两侧的限位杆14、15，所述的手持柄1的中部下方开设有限位块置入槽，在所述的手把2处于所述的连接状态下，所述的底座11位于该限位块置入槽内，所述的弹簧12、13抵接所述的手持柄1，所述的限位杆14、15抵接所述的一枢轴7，并将该一枢轴7固定于所述的U型槽内。
在实际应用中，针对现有技术中存在的不足，本实用新型提供一种可以方便拆卸，清洗消毒较彻底的具有手把限位装置的髓腔锉手柄。其包括手持柄、手把、连杆、夹紧块和手把限位块。
本实用新型的髓腔锉手柄包括手持柄1，所述的手持柄1后端设有敲击端10；前端设有髓腔锉插入孔，中部设有锁紧机构运动腔。运动腔前端设有第三枢轴8，运动腔后端两侧开设有一U形槽，运动腔底端及两侧设有手把限位块运动槽。锁紧块4呈三角形，位于所述手持柄1的运动腔前端且通过第三枢轴8与所述手持柄1枢转连接；连杆3位于所述手持柄1的运动腔内，连杆两端开设有枢轴孔，前端与所述锁紧块4通过第四枢轴9枢转连接，后端通过第二枢轴7与手把2枢转连接，
手把一端设有两枢轴，除第二枢轴7外，还通过一枢轴与所述手持柄运动腔后端U形槽枢转连接。所述手把限位块5安装在所述手持柄运动腔后端的底端，通过弹簧结构能在所述连杆1的运动腔内上下滑动。
当锁紧机构处于放松状态时，将手把限位块5向下拉，使其两侧的限位杆14、15退出手持柄1中部的U形槽，此时向上拉动手把2，锁紧机构(包含手把2、一枢轴6、第二枢轴7、连杆3、第四枢轴9和锁紧块4)将绕着第三枢轴8从手持柄1的运动腔中拉出，能对髓腔锉手柄内腔和锁紧机构进行较彻底的清洗和消毒，提高手术的安全性。
本实用新型结构设计新颖，方便拆卸，能将内部锁紧机构从髓腔锉手柄内腔中拉出，能进行较彻底的清洗和消毒，提高手术安全性。
采用了该实用新型的易拆洗式髓腔锉手柄，其手把可拆卸式连接于手持柄，在连接状态下，可相对该手持柄运动，并驱动设置于凹槽内髓腔锉锁止组件锁止置入于髓腔锉插入孔内的髓腔锉，在手把处于拆卸状态下，可将该髓腔锉锁止组件的部分置于所述的凹槽外，从而对髓腔锉手柄内部进行彻底的清洗消毒，保证手术安全和患者健康，且该实用新型的易拆洗式髓腔锉手柄，其结构简单，生产及应用成本相当低廉，使用及拆卸方法较为简便。
在此说明书中，本实用新型已参照其特定的实施例作了描述。但是，很显然仍可以作出各种修改和变换而不背离本实用新型的精神和范围。
